Modelo de Alto Nível e Objetos Genéricos
Como o modelo geral estava sendo desenvolvido por vários grupos, tornou-se
claro a necessidade de se ter um modelo de mais alto nível que fornecesse
um contexto de rede e que permitisse o englobamento dos vários submodelos.
A classe de objeto network foi definida pelo CCITT na recomendação
M.3100 e importada para dentro do modelo PLMN sem alterações. Ela representa um
identificador para as redes de telecomunicações sendo modeladas. Subredes podem
ser modeladas ao ser permitir o aninhamento de classes network.
A classe de objeto plmnNetwork foi definida pela recomendação GSM12.00.
Ela é uma subclasse de network e adiciona detalhes específicos que caracterizam
uma rede PLMN, tais como a identidade da rede e listas de dispositivos suportados.
A classe de objeto managedElement é o ponto de partida fundamental para a
modelagem de informação da séria 12.XX. Ela foi definida pelo CCITT na recomendação
M3.100 como representando um componente de uma rede que compreende funcionalidade e/ou
aspectos físicos, tais cmo equipamentos e softwares. No modelo de mais alto nível GSM,
elementos de rede funcionais e os equipamentos relacionados (caso haja algum) podem ser
combinados de várias formas e estão contidos na instancia managedElement. A classe
managedElement é a entidade que suporta a interface Q3, para o propósito de
gerência. Desta forma, por exemplo, uma pequena instancia plmnNetwork poderia
conter três instancias managedElement, uma contendo uma instancia mscFunction
e uma instancia vlrFunction, e as outras duas contendo instancias bssFunction.
As funções para os elementos de rede específicos do sistema GSM fornecem um agrupamento
amplamente reconhecido de funcionalidades definidaa, e portanto, apresentam-se como um
ponto de contato para o modelo de recursos que são específicos aos elementos. O conjunto
de classes de objetos de elementos funcionais consiste do seguinte:
- bssFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e modela
os aspectos de gerência do BSS que parecem ser comum a este elemento funcional.
- hlrFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e fornece
atributos de estado e notificações para modificações no valor dos atibutos, para
modificações de estado e para remoção e criação.
- vlrFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e inclui
atributos para a numeração de VLR e número ISDN. Além disto, fornece atributos de estado
e notificações para modificações no valor dos atibutos, para
modificações de estado e para remoção e criação.
- mscFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e inclui
atributos para a numeração MSC e número ISDN.Além disto, fornece atributos de estado
e notificações para modificações no valor dos atibutos, para
modificações de estado e para remoção e criação.
- aucFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e fornece
atributos de estado e notificações para modificações no valor dos atibutos, para
modificações de estado e para remoção e criação.
- eirFunction
Esta classe de objeto é derivada da classe de objetos gerenciados CCITT X.721, e inclui
atributos para a numeração EIR e número ISDN.Além disto, fornece atributos de estado
e notificações para modificações no valor dos atibutos, para
modificações de estado e para remoção e criação..

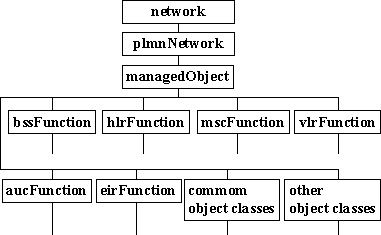

Diagrama de Classes Utilizadas no Modelos PLMN GSM
